ThermaSkirt H2O - Dane techniczne
Materiały
Obudowa: Stop aluminium z polimerem
Złącza: Wzmocniony nylon szklany
Wykończenie: Epoksydowe malowanie proszkowe
Certyfikaty i Gwarancja
Oznaczenie CE: Zgodnie z BS EN 442-1
Testowane przez: BSRIA, TÜV i KTH
Gwarancja 10 lat: Wymagany inhibitor przyjazny dla aluminium
Specyfikacje
Ciśnienie robocze: Typowo 2-3 bar
Max ciśnienie testowe: Typowo 10 bar
Max długość robocza: Typowo 20-25m na obwód 15/16mm
| Temperatura przepływu a moc w watach na metr | ||||||||
|---|---|---|---|---|---|---|---|---|
| Profil | Przepływ | 72°C (Δ50°C) | 45°C | 50°C | 55°C | 65°C | 75°C | |
| Typowa pompa ciepła / Odnawialne źródło energii | Typowy kocioł: Gaz, olej, LPG lub pellet | |||||||
| DECO BM2 | 56-80 gm/s | 134 | 60 | 73 | 82 | 110 | 143 | |
| DECO BM3 | 56-80 gm/s | 197 | 90 | 105 | 119 | 166 | 215 | |
Temperatura przepływu a moc w watach na metr

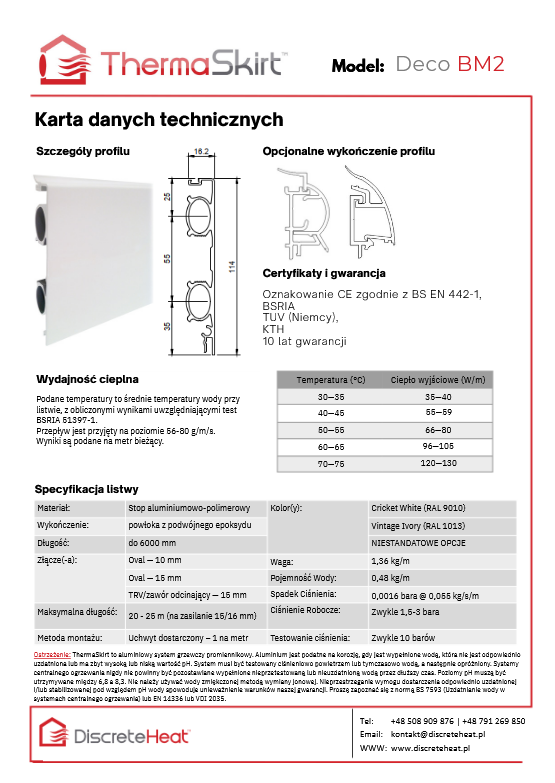

DECO BM2
Przepływ: 56-80 gm/s
⚡ Pompa ciepła / Odnawialne źródło
45°C 60 W/m
50°C 73 W/m
55°C 82 W/m
🔥 Kocioł: Gaz, olej, LPG lub pellet
65°C 110 W/m
72°C (Δ50°C) 134 W/m
75°C 143 W/m

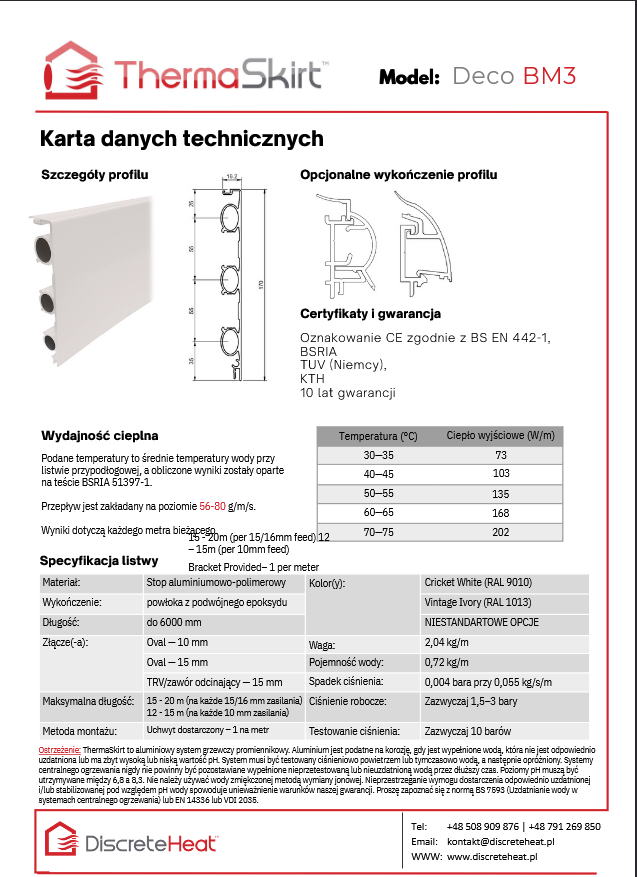

DECO BM3
Przepływ: 56-80 gm/s
⚡ Pompa ciepła / Odnawialne źródło
45°C 90 W/m
50°C 105 W/m
55°C 119 W/m
🔥 Kocioł: Gaz, olej, LPG lub pellet
65°C 166 W/m
72°C (Δ50°C) 197 W/m
75°C 215 W/m
ThermaSkirt e - Dane Techniczne
Materiały
Obudowa: Stop aluminium z polimerem
Osłony: Stal nierdzewna 316
Wykończenie: Epoksydowe malowanie proszkowe
Certyfikaty
Oznaczenie CE: Zgodnie z dyrektywą niskiego napięcia
Testowane zgodnie z: EN 60335-2-30 (grzejniki pomieszczeniowe)
Certyfikat EMC: Nr C106457
Parametry elektryczne
Zasilanie: 220-240V
Prąd znamionowy: Typowo 1,2 A/m przy 10°C
Zabezpieczenie: Typ C 30mA RCBO zgodnie z IEC 60898

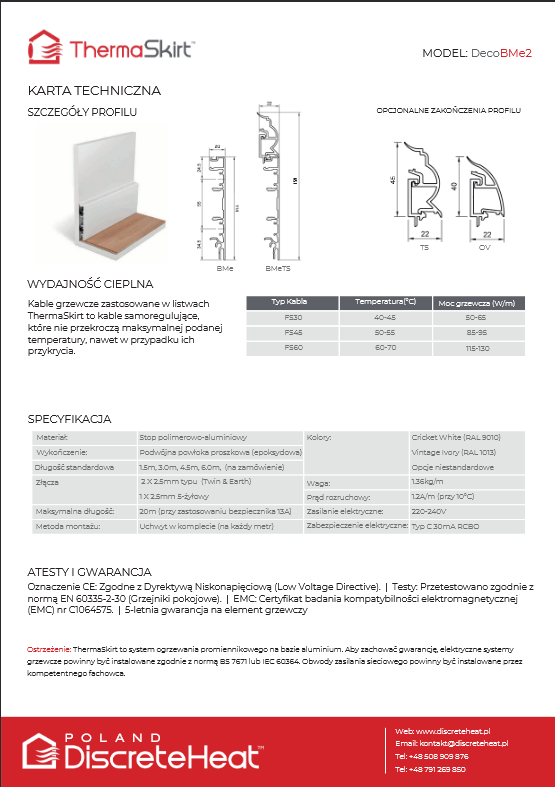

Deco BMe2
| Zalecane max. długości listew (m) w zależności od zabezpieczenia RCBO typu C | ||||||
|---|---|---|---|---|---|---|
| Temp. pracy 220-240VAC | Moc wyjściowa 220-240VAC | Temp. startowa pomieszczenia | 10A | 16A | 20A | 32A |
| 40-45°C | 50-65w/m | 10°C | 30m | 40m | 50m | 70m |
| 55-65°C | 85-95w/m | 10°C | 20m | 30m | 40m | 60m |
| 65-70°C | 115-125w/m | 10°C | 15m | 24m | 30m | 50m |
Zalecane max. długości listew (m) w zależności od zabezpieczenia RCBO typu C
40-45°C
50-65w/m
Temp. startowa: 10°C
30m
40m
50m
70m
55-65°C
85-95w/m
Temp. startowa: 10°C
20m
30m
40m
60m
65-70°C
115-125w/m
Temp. startowa: 10°C
15m
24m
30m
50m

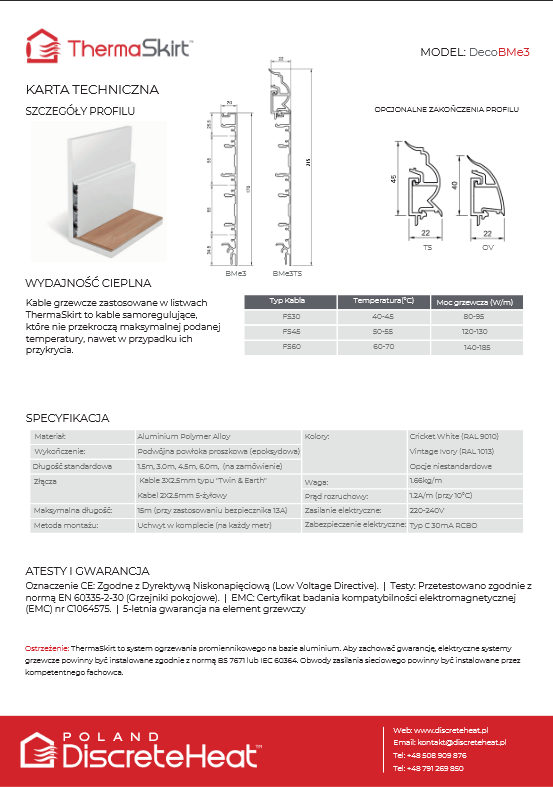

Deco BMe3
| Zalecane max. długości listew (m) w zależności od zabezpieczenia RCBO typu C | ||||||
|---|---|---|---|---|---|---|
| Temp. pracy 220-240VAC | Moc wyjściowa 220-240VAC | Temp. startowa pomieszczenia | 10A | 16A | 20A | 32A |
| 40-45°C | 80-95w/m | 10°C | 20m | 30m | 40m | 60m |
| 55-65°C | 120-140w/m | 10°C | 15m | 20m | 25m | 35m |
| 65-70°C | 160-180w/m | 10°C | 10m | 16m | 20m | 32m |
Zalecane max. długości listew (m) w zależności od zabezpieczenia RCBO typu C
40-45°C
80-95w/m
Temp. startowa: 10°C
20m
30m
40m
60m
55-65°C
120-140w/m
Temp. startowa: 10°C
15m
20m
25m
35m
65-70°C
160-180w/m
Temp. startowa: 10°C
10m
16m
20m
32m
